板對板連接器基本定義
板對板連接器是指將不同的電路板連接到一起，板對板的存在不僅是為了拆卸方便，同時也是為產品提供電流及信號的載體。它是所有連接器產品類型中傳輸能力最強的連接器產品，主要應用于電力系統、通信網絡、金融制造、電梯、工業自動化、醫療設備、辦公設備、家電、軍工制造等行業。
目前，板對板連接器主要的間距有0.50mm，0.60mm，0.80mm，1.00mm，1.25mm，1.50mm，2.00mm，2.50mm，2.54mm，3.96mm。

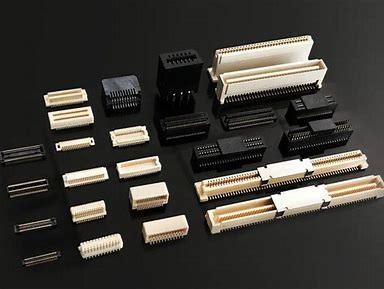

板對板連接器的分類和特性
板對板連接器，根據電路板之間不同的連接方式，分為不同的種類，每個種類都有自己的特性。

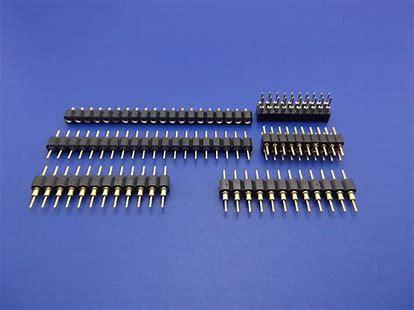

排針和排母，也叫排插，是最便宜、最常見的連接方式。
應用場景：低端、大尺寸的智能設備，開發板、調試板等。
優點：便宜、方便，硬連接很穩固，過電流能力強、方便焊線和測試。
缺點：體積大，難彎曲，間距大，很難做上百pin的連接(太大了)。

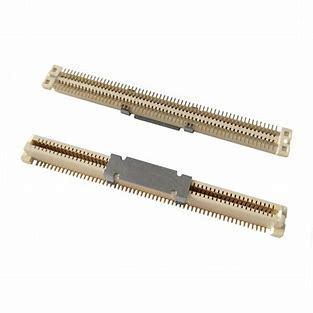

二、高端一些的板對板排插
比排針更密集，在緊湊型產品上用的很多。
應用場景：常規智能硬件產品上基本都有在用，使用非常廣泛。
優點：pin數多、體積小，1厘米的長度能做40個腳(同樣尺寸的排插只能做不到20個)。
缺點：價格貴、不能經常插拔、結構設計需要固定好。

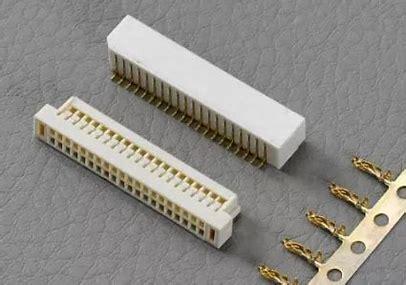

三、加厚型板對板連接器
板對板、板對線，能拆開，能合并，能插在排針上。
使用場景：開發板、測試板，體積大且固定不動的設備(如電腦機箱接線)
優點：便宜，常見，搭配排針使用，非常便于連接和測量
缺點：體積大，不好固定，不適合量產場景。

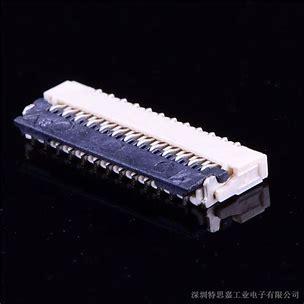

四、FPC連接器插接/ZIF連接器
很多智能硬件設備，需要把信號從主板拉出來，F(xiàn)PC可彎折、體積小、形狀多變，是個不二選擇。
使用場景：主板和副板的連接、主板和外設的連接、需要彎曲的線路、緊湊的產品空間。
優點：既緊湊又便宜。
板對板連接器如何選型
近些年，
板對板連接器正在往更小的趨勢發展。手持式消費電子設備最普遍的板對板連接器間距是0.40毫米;而1.00毫米堆疊高度屬于小型連接器，最近主要的原始設備制造商正在使用的連接器低達0.70毫米，有時甚至更低。若干年前寬度超過4.00毫米的老式微型連接器被3.40毫米寬度范圍的連接器取代，當前的“窄體”板對板概念通常在2.40到2.60毫米范圍內。
但是板對板連接器不一定是越小越好，采購板對板連接器時，除了電路尺寸、堆疊高度和寬度等基本問題，還需要考慮幾件事情：
如果可以接受更小的真空口拾取區域，連接器越小越好是可以成立的。但在選用超小型連接器之前，須檢查是否該連接器具有所需要的所有其他性能，并需仔細測試，確保其足夠堅固耐用。
需要選用帶有頂部安裝接頭的插座，因為這種設置能夠在插座下方運行跟蹤，而且很也許便于使用保形涂料。
頂部安裝的插座的一些缺點是真空拾取區域的寬度往往要窄，在插座端子上方?jīng)]有塑料外殼材料防止在粗暴斷開動作導致的上升，更加不平整的插座頂面也許為操作員的連接作業帶來麻煩。
但也許需要忍受額外的連接器長度，以便實現這些連接器所需的鎖定功能；更大的斷開力度通常也意味著更大的接合力度，也許會為較大尺寸的電路帶來問題。
板對板連接器的測試檢查
1）觀察板對板連接器上面的加載電壓不要超過其額定電壓的50%。
2）板對板連接器的安裝尺寸對于插裝header,焊接PCB上的焊接腳的長度要求露出PCB板的部分大于0.5MM。
3）對于精密度較密的板對板連接器，在PCB空間允許的情況下盡量選用帶定位稍的型號，便于需要手工焊接時的操作。
4）檢查是否有防呆設計
5）檢查板對板連接器使用的材料是否含鉛。
6）小體積的板對板連接器，接觸壓力小，使用與較低的電流，電壓的場合，建議使用鍍金或者鍍銀的連接器，避免膜層電阻產生影響信號。
7）注意觀察板對板連接器配合后的高度，是否滿足PCB周圍元器件的焊接高度。配合高度一定要大于PCB周圍元器件的焊接高度，并保證有一定的余量，保證不產生干涉，特別需要注意考慮的PCB焊接后元件可能存在高度誤差。
板對板連接問題及常見故障處理
正確對板對板連接器產品進行連接，可以提高產品的使用壽命，保證機械設備的良好運轉。板對板產品出現故障，不及時進行處理，會帶來不可估量的經濟損失。下面簡單介紹一下板對板連接器電路的連接和故障處理方法。
1）關于板對板連接器的連接問題
板對板插頭插座用作電性連接兩彼此分開的電路板，它包含與電路板導接的第一連接器及用作串接該第一連接器的轉接連接器，其中第一連接器具有與電路板導接的第一端子及容置第一端子的本體。轉接連接器設有第二端子及容置該第二端子的本體，該第二接線端子的兩延長尾端可分別與第一接線端子插接配合以達成與分別設置在兩電路板上的第一連接器的電性導接，其中該第一端子和第二端子二者之一的末端具備反向彎曲的彈性部，且該本體和第二端子可根據電路板的間距設定標準而選取適度的延伸長度。
2）關于板對板連接器故障處理
一旦產品出現故障，可以判斷出來的原因是導線使用中斷裂、產品松動等。導線在中間斷掉的頻率并不多，大多是在連接器處斷掉，因此檢查的重點要放在傳感器和連接順處的導線，看它們有沒有出現松脫和接觸不良等問題。一般由于接觸不良引起的斷路故障，多是由于產品端處出現銹蝕，外部臟污進到端子或連接插座，進而導致接觸壓力降低。應對這種故障，需要將連接器拆下，之后重新插上，改變它的連接狀況，使其恢復正常接觸即可。
